| ハイライト: | 高い発電 PCB,金属覆われた PCB |
||
|---|---|---|---|

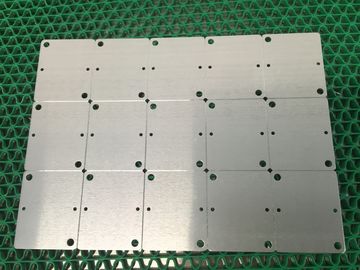

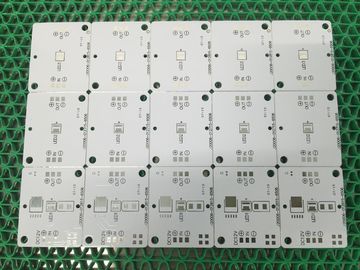

極度の明るい高い発電 LED PCB の LED のためのアルミニウム PCB 板
JHD PCB
JHD PCB は 6 年以上輸出経験の prefessioal PCB 及び pcba の製造業者です。 シンセンに置かれる、中国。 私達に生産ラインのための巧みな PCB エンジニアそして熱狂的で、肯定的なスタッフがあります。 私達のプリント基板すべてはカスタマイズされます。
PCB のための技術仕様
| 層の数 | 18 の層まで 1,2,4 か 6、 |
| 順序の量 | 1 から 50,000 |
| 板形 | Retangular の円形、スロット、排気切替器、不規則な複合体 |
| 板タイプ | 、適用範囲が広い堅い、堅適用範囲が広い |
| 板材料 | FR-4 ガラス エポキシ、ロジャース迎合的な、アルミニウム、FR-4 高い Tg、Rohs 等。 |
| 板切断 | せん断、タブ導かれる V スコア |
| 板厚さ | 0.2-4.0mm の屈曲 0.01-0.25mm |
| 銅の重量 | 1.0、1.5、2.0 oz |
| はんだのマスク | 両面の緑 LPI はまた、赤い、白い、黄色い、黒青い支えます |
| シルク スクリーン | 白く、黄色、黒いで両面か単一味方されて、または陰性 |
| シルク スクリーンの最低の線幅 | 0.006"か 0.15mm |
| 最高板次元 | 20 inch*20inch か 500mm*500mm |
| 最低の跡/ギャップ | 0.10mm、または 4mils |
| 最低のドリル孔の直径 | 0.01"、0.25mm、または 10mils |
| 表面の終わり | HASL、ニッケル、液浸の金、液浸の錫、液浸の銀、OSP、等。 |
| 板厚さの許容 | ±10% |
| 銅の重量の許容 | ± 0.25 oz |
| 最低のスロット幅 | 0.12"、3.0mm、または 120mils |
| V スコアの深さ | 20-25% 板厚さの |
| 設計ファイル蟻酸塩 | Gerber RS-274,274D、ワシおよび AutoCAD の DXF、DWG |
PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います
---これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI （自動化された光学点検）
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT （回路テストで）、FCT （機能回路テスト）の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
PCB アセンブリ機能
| 量 | Prototype&Low の容積 PCB アセンブリは、1 枚の板からの 250 への、専門、または 1000 までです |
| タイプのアセンブリ | SMT のによ穴 |
| はんだのタイプ | 水溶性のはんだののり、加鉛および無鉛 |
| 部品 |
受動態 0201 サイズに BGA および VFBGA 無鉛の破片 Carriers/CSP 両面 SMT アセンブリ 0.8mils への良いピッチ BGA の修理および Reball 部分の取り外しおよび取り替え |
| むき出しの床のサイズ |
最も小さい: 0.25*0.25 インチ 最も大きい: 20*20 インチ |
| ファイル蟻酸塩 |
資材表 Gerber ファイル 一突き N 場所ファイル |
| タイプ・オブ・サービス | 看守、部分的な看守または積送品 |
| 構成の包装 | テープ、管、巻き枠、緩い部品を切って下さい |
| 時間を回して下さい | 15 日サービスへの同じ日サービス |
| テスト | 飛行調査テスト、X 線の点検 AOI テスト |
| PCB の組立工程 |
あくこと-----露出-----めっき-----Etaching 及び除去-----打つこと-----電気テスト-----SMT-----波のはんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気のテスト |
私達は最もよい電子工学サービスを提供できます:
調達期間
サンプル: 3-4 日
大量生産: 7-15 日（量によって決まって下さい）
支払の言葉
T/T、ウェスタン・ユニオン
パッキングおよび郵送物
カートンの真空パック
PCB アセンブリのための技術的要求事項:
1) 専門の表面土台およびによ穴のはんだ付けする技術
2) さまざまなサイズは 1206,0805,0603,0402 部品 SMT の技術を好みます
3) ICT （回路テストで）、FCT （機能回路テスト）の技術。
4) UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
5) SMT のための窒素のガスの退潮はんだ付けする技術。
6) 高水準の SMT&Solder の一貫作業
7) 高密度によって相互に連結される板配置技術容量。
PCB および PCB アセンブリのための引用の条件:
1) Gerber ファイルおよび Bom のリスト
2) 私達のための pcba または pcba のサンプルの明確な pics
3) PCBA のために方法をテストして下さい
なぜ私達か。
質
私達の UL （E465880） /Rohs の標準は質アセンブリを始めから終わりまで保証します。 それは簡単な注文プロダクトまたは複雑なターンキー契約量であるかどうか、JHD PCB は良質の標準に付着します。
可能
JHD PCB はアセンブリ機能および資格の最新情報を質が私達が作り出すあらゆるプロダクトに造られることを保証します提供しま。
経験
あなたの造りに関してはあなたが依存できるパートナーがほしいと思います。 私達の経営陣は 8 年間の結合された企業の知識に持っています。 私達の工学チームは経験 5 年のに持っています。
あなたの興味の保護
あなたの知的財産を保護することは仕事 1 です! 訓練された専門家の私達のスタッフは厳密な機密性の契約の下にそれらが専有物ようにすべてに働くこと、あなたの重要なドキュメンテーションを扱います。
柔軟性
JHD PCB は私達の顧客の必要性のまわりで注文のテーラー プログラムに私達の能力の私達自身を自漫します。 JHD PCB はあなたの独特なビジネス必要性を聞き、次にそれらを越えるために着手するのに時間をかけます。
プロダクトの適用:
1.Computers および関連したプロダクト: 移動可能な配電盤、U ディスク、ネットワーク・インターフェイス、パネル コンピュータ、cameral、無線マウス。
2.Home 電気器具: スマートなプロジェクター/デジタル cameral、高周波板。 レコーダーおよび中継器板、自動音響設備のメイン ボードおよび管理委員会。
3.Wire なしのコミュニケーション: 移動式板。 GPS/の方向記録板、無線電話のメイン ボード、通話装置のメイン ボード。
4.LED 照明: LED ドライブ力、LED ライト パネル、LED ライト ベルト。
JHD PCB は近い将来あなたの信頼できるパートナーであることを望みます!
